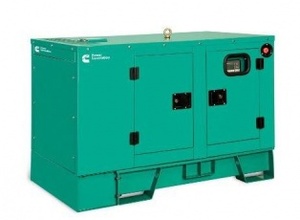

Дизельный генератор Cummins C8D5 - 6 кВт Генератор смонтирован на общей раме и включает в себя генератор переменного тока и двигатель, соединенные через виброизолирующую муфту. Все необходимые для работа агрегаты и узлы включены в генератор.
Двигатель электростанции C8D5 с водяным охлаждением снабжен системы защиты и контроля. Безщеточный генератор не требует частого обслуживания.
Технические характеристики
Постоянная мощность, кВт / кВА
6 / 7,5
Резервная мощность, кВт / кВА
6,6 / 8,3
Напряжение, В
380-440
Частота, Гц
50
Двигатель
X1.3G2 Cummins
Количество цилиндров
2 в ряд
Степень сжатия
18:1
Рабочий объем двигателя, л
1,3
Емкость аккумулятора, А/час
70
Расход топлива при резервной работе, л/час
2,86
Расход топлива при постоянной работе, л/час
2,60
Объем масляной системы, л
4,5
Емкость встроенного бака, л
100
Емкость системы охлаждения, л
4,65
Габариты, мм
1460х850х1130
Вес, кг
596
Спецификация дизельного генератора Cummins C8D5 6 кВт Спецификация SS25-CPGK Технические данные по шуму ND50-OS550 / ND50-CS550 Технические данные по расходу воздуха AF50-550 Технические данные снижения номинальных характеристик DD50-OS550 / DD50-CS550 Технические данные для переходных процессов TD50-550
Расход топлива
Ненагруженный резерв
Первичный источник питания
Основные параметры
8 кВА / 6,6 кВт
8 кВА / 6 кВт
Нагрузка
1/4
1/2
3/4
Full
1/4
1/2
3/4
Full
Галлонов США в час
0,3
0,4
0,5
0,6
0,3
0,4
0,5
0,6
Литров в час
1,54
1,87
2,31
2,86
1,40
1,70
2,10
2,60
Двигатель Производитель и модель двигателя Cummins X1.3G2 Конфигурация 4 Cycle; In-line; 2 Cylinder Diesel Наддув Naturally Aspirated Общая выходная мощность двигателя 11,8 кВтм / 10,6 кВтм Среднее эффективное давление при номинальной нагрузке 711 кПа / 672 кПа Диаметр цилиндра 95 мм Ход поршня 91 мм Номинальная скорость 1500 об/мин Скорость движения поршня 4,55 м/с Компрессия 18,5:1 Заправочная емкость для смазочного масла 4,5 л Предельная скорость 2050 об/мин Рекуперированная мощность 2 кВт Тип регулятора Electronic Пусковое напряжение 12 Volts DC
Топливная система Максимальный расход топлива 40 л/ч Максимальное сопротивление в топливопроводе 73 мм ртутного столба Максимальная температура в топливопроводе 60 °С
Воздух Количество воздуха, необходимое для сгорания топлива 11,6 м2 /мин / 11,6 м2 /мин Максимальное сопротивление воздушного фильтра 3.73 кПа (HD clean element)
Выпускная система Объем выхлопных газов при номинальной нагрузке 12,19 м2 /мин / 12,19 м2 /мин Температура выхлопных газов 550 °C / 530 °C Максимальное противодавление отработавших газов 4,133 кПа
Стандартная радиаторная система Расчетная температура окружающей среды 50 °C Нагрузка вентилятора <1 КВт Емкость теплоносителя (включая радиатор) 4,65 л Расход воздуха через систему охлаждения при 12,7 мм водяного столба 0,388 куб.м/мин Общая теплоотдача, BTU/min 7.5 ( to coolant) / 7.5 ( to coolant) Максимальное статическое сопротивление воздушному потоку 0,125 мм водяного столба
Снижение номинальных значений для установки в открытом 27°C 40°C 45°C 50°C 55°C Ненагруженный резерв 10 (8) 9,6 (7,68) 9,4 (7,52) 9,2 (7,36) 9 (7,2) Первичный источник питания 9,4 (8) 9,4 (7,5) 9,4 (7,5) 9,4 (7,5) 8,6 (6,9)
Примечание: Опции для стандартной открытой электростанции, 400 В, на высоте 150 метров над уровнем моря.
Технические данные по генераторам переменного тока Подключение Увеличение температуры, °C Нагрузка Генератор Напряжение 1 Phase 150/125 С S/P PI044F 230 2 Phase 150/125 С S/P PI044D 415
Формулы для расчета токов на полной нагрузке Трехфазный выход Однофазный выход
