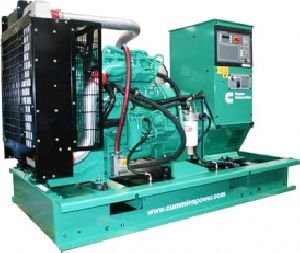

Дизельная электростанция 30 кВт Cummins C44D5 Open

Варианты исполнения:

• Контейнер
• Кожух
• Шасси и салазки
• АВР

Дополнительно можем предложить:

• Монтаж и
  пуско-наладка
• Доставка
• 3-я степень
  автоматизации
• Аренда

Дизельная электростанция 30 кВт Cummins C44D5 Open

Двигатель собственного производства Cummins  S3.8-G4 с водяным типом охлаждения оснащен системой защиты и контроля работы. Безщеточный генератор переменного тока обеспечивает надежную работу установки без частого обслуживания.

ДГУ C44D5 представляет собой конструкцию на общей раме. Состоит из генератора и двигателя, которые соединены виброизолирующей муфтой. Все, необходимые для нормальной работы электростанции, узлы и агрегаты включены. Дополнительные опции обсуждаются с менеджером.

Дизельная электростанция C44D5 Open мощностью 31 кВт - это качество и эффективное, надежное резервное и постоянное энергоснабжение.

Технические характеристики

Постоянная мощность, кВт / кВА	31,68 / 39,6
Резервная мощность, кВт / кВА	35,2 / 44
Напряжение, В	400
Частота, Гц	50
Двигатель	S3.8 G4 Cummins
Количество цилиндров	4 в ряд
Степень сжатия	17:1
Рабочий объем двигателя, л	3,8
Емкость аккумулятора, А/час	70
Расход топлива при резервной работе, л/час	11,2
Расход топлива при постоянной работе, л/час	9,9
Объем масляной системы, л	7
Емкость встроенного бака, л	144
Емкость системы охлаждения, л	7,9
Габариты, мм (открытый / в кожухе)	2115х1044х1516 / 2600х1115х1795
Вес, кг (открытый / в кожухе)	1105 / 1525

Встроенный в генератор Cummins C44D5 топливный бак рассчитан на восьмичасовую непрерывную работу двигателя. Система охлаждения включает в себя водяной насос, термостат, радиатор и вентилятор. Также у самого генератора тоже имеется вентилятор.

Цифровая панель управления РСС (Power Command Control) позволяет управлять автоматическим запуском и остановкой станции, а также обеспечивает регуляцию скорости вращения коленчатого вала двигателя и позволяет контролировать параллельную работу генераторов.

Спецификация ДГУ Cummins C44D5 Open

Спецификация	SS27-CPGK
Технические данные по шуму (открытый/в кожухе)	ND50-CS550 / ND50-CS550
Технические данные по расходу воздуха	AF50-550
Технические данные снижения номинальных характеристик (открытый/в кожухе)	TBD
Технические данные для переходных процессов	TD50-550

Расход топлива

	Ненагруженный резерв				Первичный источник питания
Основные параметры	44 кВА / 35,2 кВт				40 кВА / 32 кВт
Нагрузка	1/4	1/2	3/4	Full	1/4	1/2	3/4	Full
Галлонов США в час	0,9	1,3	1,8	2,5	0,8	1,2	1,7	2,2
Литров в час	3,9	6,0	8,4	11,2	3,5	5,4	7,6	9,9

Двигатель

Производитель и модель двигателя	Cummins X3.8G4
Конфигурация	In-line; 4 Cylinder Diesel
Наддув	Turbocharged
Общая выходная мощность двигателя (резервный / основной режимы)	43,4 кВтм / 38,7 кВтм
Среднее эффективное давление при номинальной нагрузке (резервный / основной режимы)	911 кПа / 815 кПа
Диаметр цилиндра	97 мм
Ход поршня	128 мм
Номинальная скорость	1500 об/мин
Скорость движения поршня	6,4 м/с
Компрессия	17,5:1
Заправочная емкость для смазочного масла	9 л
Предельная скорость	1650 об/мин
Рекуперированная мощность	3,87 кВт
Тип регулятора	Mechanical as std
Пусковое напряжение	12 Volts DC

Топливная система

Максимальный расход топлива	15,6 л/ч
Максимальное сопротивление в топливопроводе	3,99 мм ртутного столба
Максимальная температура в топливопроводе	40 °С

Воздух

Количество воздуха, необходимое для сгорания топлива (резервный / основной режимы)	3,6 м2/мин / 3,6 м2/мин
Максимальное сопротивление воздушного фильтра	6,2 кПа (HD clean element)

Выпускная система

Объем выхлопных газов при номинальной нагрузке (резервный / основной режимы)	3,8 м2/мин / 3,6 м2/мин
Температура выхлопных газов (резервный / основной режимы)	471 °C / 437 °C
Максимальное противодавление отработавших газов	6,7 кПа

Стандартная радиаторная система

Расчетная температура окружающей среды	55 °C
Нагрузка вентилятора	2 +/- 1 КВт
Емкость теплоносителя (включая радиатор)	12,5 л
Расход воздуха через систему охлаждения при 12,7 мм водяного столба	1,88 куб.м/мин
Общая теплоотдача, BTU/min (резервный / основной режимы)	3835 / 3473
Максимальное статическое сопротивление воздушному потоку	12,7

Технические данные по генераторам переменного тока

Подключение	Увеличение температуры, °C	Нагрузка	Генератор	Напряжение, V
Wye, 3 Phase	163/125 С	S/P	UCI22 4C	380-415
Wye, 3 Phase	150/105 С	S/P	UCI22 4D	380-415

Формулы для расчета токов на полной нагрузке

Трехфазный выход	Однофазный выход
