Дизельная электростанция 28 кВт Cummins C38D5 Open

Варианты исполнения:

• Контейнер
• Кожух
• Шасси и салазки
• АВР

Дополнительно можем предложить:

• Монтаж и
  пуско-наладка
• Доставка
• 3-я степень
  автоматизации
• Аренда

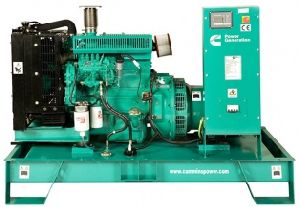

Дизельная электростанция 28 кВт Cummins C38D5 Open

Двигатель собственного производства Cummins  X3.3-G1 оснащен водяным типом охлаждения и системой контроля и защиты. Безщеточный генератор переменного тока обеспечивает работу электростанции, не требуя частого обслуживания.

Установка представляет собой конструкцию на общей раме. Состоит из генератора и двигателя, которые соединены виброизолирующей муфтой. Все, необходимые для нормальной работы электростанции, узлы и агрегаты включены. Дополнительные опции обсуждаются с менеджером.

Дизельная электростанция C38D5 Open мощностью 28 кВт - это качество и эффективное, надежное резервное и постоянное энергоснабжение.

Технические характеристики

Постоянная мощность, кВт / кВА	28 / 35
Резервная мощность, кВт / кВА	30 / 38
Напряжение, В	380-440
Частота, Гц	50
Двигатель	X3.3G1 Cummins
Количество цилиндров	4 в ряд
Степень сжатия	18,2:1
Рабочий объем двигателя, л	3,3
Емкость аккумулятора, А/час	70
Расход топлива при резервной работе, л/час	10
Расход топлива при постоянной работе, л/час	9
Объем масляной системы, л	7,5
Емкость встроенного бака, л	144
Емкость системы охлаждения, л	7,9
Габариты, мм (открытый / в кожухе)	1753х930х1250 / 2242 х 967 х 1513
Вес, кг (открытый / в кожухе)	910 / 1270

Встроенный в генератор Cummins C38D5 топливный бак рассчитан на восьмичасовую непрерывную работу двигателя. Система охлаждения включает в себя водяной насос, термостат, радиатор и вентилятор. Также у самого генератора тоже имеется вентилятор.

Цифровая панель управления РСС (Power Command Control) позволяет управлять автоматическим запуском и остановкой станции, а также обеспечивает регуляцию скорости вращения коленчатого вала двигателя и позволяет контролировать параллельную работу генераторов.

Спецификация дизельного генератора Cummins C38D5

Спецификация	SS19-CPGK
Технические данные по шуму (открытый/в кожухе)	ND50-OS550 / ND50-CS550
Технические данные по расходу воздуха	AF50-550
Технические данные снижения номинальных характеристик (открытый/в кожухе)	DD50-OS550 / DD50-CS550
Технические данные для переходных процессов	TD50-550

Расход топлива

	Ненагруженный резерв				Первичный источник питания
Основные параметры	38 кВА / 30,4 кВт				35 кВА / 28 кВт
Однофазные параметры	30 кВА / 30 кВт				27 кВА / 27 кВт
Нагрузка	1/4	1/2	3/4	Full	1/4	1/2	3/4	Full
Галлонов США в час	0,8	1,1	1,6	2,3	0,6	0,9	1,3	1,9
Литров в час	4	5	7	10	3	4	6	9

Двигатель

Производитель и модель двигателя	Cummins X3.3G1
Конфигурация	4 Cycle; In-line; 4 Cylinder Diesel
Наддув	Naturally Aspirated
Общая выходная мощность двигателя (резервный / основной режимы)	36 кВтм / 32 кВтм
Среднее эффективное давление при номинальной нагрузке (резервный / основной режимы)	804 кПа / 757 кПа
Диаметр цилиндра	91,4 мм
Ход поршня	127 мм
Номинальная скорость	1500 об/мин
Скорость движения поршня	6,35 м/с
Компрессия	18,5:1
Заправочная емкость для смазочного масла	6,5 л
Предельная скорость	1725 ±25 об/мин
Рекуперированная мощность	2,8 кВт
Тип регулятора	Mechanical
Пусковое напряжение	12 Volts DC

Топливная система

Максимальный расход топлива	40 л/ч
Максимальное сопротивление в топливопроводе	73 мм ртутного столба
Максимальная температура в топливопроводе	60 °С

Воздух

Количество воздуха, необходимое для сгорания топлива (резервный / основной режимы)	1.897224327 м2/мин / 1.897224327 м2/мин
Максимальное сопротивление воздушного фильтра	2,5 кПа (HD clean element)

Выпускная система

Объем выхлопных газов при номинальной нагрузке (резервный / основной режимы)	2,3 м2/мин / 2,3 м2/мин
Температура выхлопных газов (резервный / основной режимы)	600 °C / 650 °C
Максимальное противодавление отработавших газов	0,3 кПа

Стандартная радиаторная система

Расчетная температура окружающей среды	50 °C
Нагрузка вентилятора	0,9 КВт
Емкость теплоносителя (включая радиатор)	9,6 л
Расход воздуха через систему охлаждения при 12,7 мм водяного столба	106 куб.м/мин
Общая теплоотдача, BTU/min (резервный / основной режимы)	1653 / 1539
Максимальное статическое сопротивление воздушному потоку	0,3

Снижение номинальных значений для установки в открытом исполнении

	27 °C	40 °C	45 °C	50 °C	55 °C
Ненагруженный резерв	38 (30,4)	37,3 (29,8)	36,5 (29,2)	34,3 (27,4)	33,5 (26,8)
Первичный источник питания	33,9 (27,1)	33,1 (26,5)	32,5 (26)	31,8 (25,4)	31,1 (24,9)

Технические данные по генераторам переменного тока

Идентификационный код	Подключение	Увеличение температуры, °C	Нагрузка	Генератор	Напряжение, V
TBC	Wye, 3 Phase	163/125 С	S/P	PI144H	380-440

Формулы для расчета токов на полной нагрузке

Трехфазный выход	Однофазный выход
