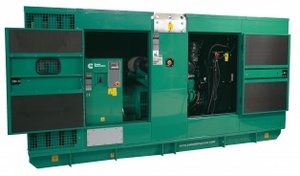

Дизель-генератор Cummins C330D5 в кожухе - 240 кВт

Варианты исполнения:

• Контейнер
• Кожух
• Шасси и салазки
• АВР

Дополнительно можем предложить:

• Монтаж и
  пуско-наладка
• Доставка
• 3-я степень
  автоматизации
• Аренда

Дизельная электростанция в кожухе Cummins C330D5 Enclosed - 240 кВт

Модель C330D5 в кожухе выполнена  в единой конструкции пары генератор переменного тока и двигатель. Между собой узлы соединены виброизолирующей муфтой.
Агрегат полностью готов к работе, имеет всё необходимые для этого стандартные комплектующие. C330D5 заключен в шумозащитный всепогодный кожух.

Технические характеристики

Постоянная мощность, кВт / кВА	240 / 300
Резервная мощность, кВт / кВА	264 / 330
Напряжение, В	380-440
Частота, Гц	50
Двигатель	QSL 9G5 Cummins
Количество цилиндров	6 в ряд
Степень сжатия	16,8:1
Рабочий объем двигателя, л	8,8
Емкость аккумулятора, А/час	100
Расход топлива при резервной работе, л/час	75
Расход топлива при постоянной работе, л/час	63
Объем масляной системы, л	26,5
Емкость встроенного бака, л	690
Емкость системы охлаждения, л	28
Габариты, мм (открытый / в кожухе)	3135х1100х1928 / 4254x1424x2215
Вес, кг (открытый / в кожухе)	2570 / 4734

Станция оснащена двигателем Cummins QSL 9G5 водяного охлаждения с системами защиты и контроля. Генератор бесщёточный, переменного тока, не требующий частых ТО. Бак с топливом вмонтирован в раму, имеет топливный фильтр, обеспечивает не менее восьми часов бесперебойной работы. Есть возможность установки добавочных топливных баков, для закачки топлива в которые могут быть использованы ручной и автонасосы.
Охлаждение ДУ обеспечивается собственным охлаждающим вентилятором. Кроме него в систему охлаждения конструкции входят: радиатор, водяной насос, термостат, вентилятор.

Спецификация Cummins C300D5 Enclosed

Спецификация	SS8-CPGK
Технические данные по шуму (открытый/в кожухе)	ND50-OS550 / ND50-CS550
Технические данные по расходу воздуха	AF50-550
Технические данные снижения номинальных характеристик (открытый/в кожухе)	DD50-OS550 / DD50-CS550
Технические данные для переходных процессов	TD50-550

Расход топлива

	Ненагруженный резерв				Первичный источник питания
Основные параметры	330 кВА / 264 кВт				300 кВА / 240 кВт
Нагрузка	1/4	1/2	3/4	Full	1/4	1/2	3/4	Full
Галлонов США в час	4,4	7,9	12,1	16,5	3,7	6,8	10,1	13,8
Литров в час	20	36	55	75	17	31	46	63

Двигатель

Производитель и модель двигателя	Cummins QSL9 G5
Конфигурация	4 Cycle; In-line; 6-Cylinder Diesel
Наддув	Turbocharged and Charge Air Cooled
Общая выходная мощность двигателя (резервный / основной режимы)	310 кВтм / 268 кВтм
Среднее эффективное давление при номинальной нагрузке (резервный / основной режимы)	2785 кПа / 2413 кПа
Диаметр цилиндра	114 мм
Ход поршня	145 мм
Номинальная скорость	1500 об/мин
Скорость движения поршня	7,2 м/с
Компрессия	16,8:1
Заправочная емкость для смазочного масла	26,5 л
Предельная скорость	1800 ±50 об/мин
Рекуперированная мощность	47 кВт
Тип регулятора	Electronic
Пусковое напряжение	24 Volts DC

Топливная система

Максимальный расход топлива	165 л/ч
Максимальное сопротивление в топливопроводе	203 мм ртутного столба
Максимальная температура в топливопроводе	70°С

Воздух

Количество воздуха, необходимое для сгорания топлива (резервный / основной режимы)	20,3 м2/мин / 18,7 м2/мин
Максимальное сопротивление воздушного фильтра	6,2 кПа (HD clean element)

Выпускная система

Объем выхлопных газов при номинальной нагрузке (резервный / основной режимы)	53 м2/мин / 44,9 м2/мин
Температура выхлопных газов (резервный / основной режимы)	560 °C / 500 °C
Максимальное противодавление отработавших газов	10,2 кПа

Стандартная радиаторная система

Расчетная температура окружающей среды	50 °C
Нагрузка вентилятора	10 КВт
Емкость теплоносителя (включая радиатор)	15 л
Расход воздуха через систему охлаждения при 12,7 мм водяного столба	7,93 куб.м/мин
Общая теплоотдача, BTU/min (резервный / основной режимы)	10190 / 8415
Максимальное статическое сопротивление воздушному потоку	19,1

Снижение номинальных значений для установки в открытом

	27°C	40°C	45°C	50°C	55°C
Ненагруженный резерв	330 (264)	320 (256)	310 (248)	300 (240)	291,3 (233)
Первичный источник питания	360 (240)	291,3 (233)	282,5 (226)	272,5 (280)	257,5 (206)

Технические данные по генераторам переменного тока

Идентификационный код	Подключение	Увеличение температуры, °C	Нагрузка	Генератор	Напряжение, V
B681	Wye, 3 Phase	163/125 С	S/P	HC4D	380-415
B726	Wye	125/105 С	S/P	HC4E	380-440

Формулы для расчета токов на полной нагрузке

Трехфазный выход	Однофазный выход
