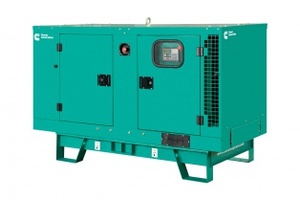

Дизельная электростанция Cummins C22D5 Enclosed - 15 кВт в кожухе

Варианты исполнения:

• Контейнер
• Кожух
• Шасси и салазки
• АВР

Дополнительно можем предложить:

• Монтаж и
  пуско-наладка
• Доставка
• 3-я степень
  автоматизации
• Аренда

Дизельный генератор Cummins C22D5 Enclosed - 15 кВт в кожухе

Установка представляет собой конструкцию на общей раме. Состоит из генератора и двигателя, которые соединены виброизолирующей муфтой. Все, необходимые для нормальной работы электростанции, узлы и агрегаты включены. Дополнительные опции обсуждаются с менеджером.

Дизельная электростанция C22D5 заключена в шумозащитный и всепогодный кожух и отличается высокой надежностью и долговечностью.

Двигатель собственного производства Cummins  X2.5-G2 оснащен водяным типом охлаждения и системой контроля и защиты. Безщеточный генератор переменного тока обеспечивает работу электростанции, не требуя частого обслуживания.

Технические характеристики

Постоянная мощность, кВт / кВА	15,84 / 20
Резервная мощность, кВт / кВА	17,6 / 22
Напряжение, В	380-440
Частота, Гц	50
Двигатель	X2.5G2 Cummins
Количество цилиндров	3 в ряд
Степень сжатия	18,2:1
Рабочий объем двигателя, л	2,5
Емкость аккумулятора, А/час	70
Расход топлива при резервной работе, л/час	5,12
Расход топлива при постоянной работе, л/час	4,71
Объем масляной системы, л	7,5
Емкость встроенного бака, л	144
Емкость системы охлаждения, л	7,9
Габариты, мм (открытый / в кожухе)	1667х930х1247 / 2082 х 930 х 1448
Вес, кг (открытый / в кожухе)	582 / 907

Встроенный в генератор Cummins C22D5 топливный бак рассчитан на восьмичасовую непрерывную работу двигателя. Система охлаждения включает в себя водяной насос, термостат, радиатор и вентилятор. Также у самого генератора тоже имеется вентилятор.

Цифровая панель управления РСС (Power Command Control) позволяет управлять автоматическим запуском и остановкой станции, а также обеспечивает регуляцию скорости вращения коленчатого вала двигателя и позволяет контролировать параллельную работу генераторов.

Спецификация дизельного генератора Cummins C22D5 Enclosed в кожухе

Спецификация	SS23-CPGK
Технические данные по шуму (открытый/в кожухе)	ND50-OS550 / ND50-CS550
Технические данные по расходу воздуха	AF50-550
Технические данные снижения номинальных характеристик (открытый/в кожухе)	DD50-OS550 / DD50-CS550
Технические данные для переходных процессов	TD50-550

Расход топлива

	Ненагруженный резерв				Первичный источник питания
Основные параметры	22 кВА / 17,6 кВт				20 кВА / 15,84 кВт
Нагрузка	1/4	1/2	3/4	Full	1/4	1/2	3/4	Full
Галлонов США в час	0,3	0,6	0,8	1,1	0,3	0,5	0,8	1,0
Литров в час	1,28	2,56	3,84	5,12	1,18	2,36	3,53	4,71

Двигатель

Производитель и модель двигателя	Cummins X2.5G2
Конфигурация	4 Cycle; In-line; 3 Cylinder Diesel
Наддув	Naturally Aspirated
Общая выходная мощность двигателя (резервный / основной режимы)	27 кВтм / 24,37 кВтм
Среднее эффективное давление при номинальной нагрузке (резервный / основной режимы)	851 кПа / 768,1 кПа
Диаметр цилиндра	91,7 мм
Ход поршня	127 мм
Номинальная скорость	1500 об/мин
Скорость движения поршня	7,62 м/с
Компрессия	18,5:1
Заправочная емкость для смазочного масла	6,5 л
Предельная скорость	1650 об/мин
Рекуперированная мощность	2 кВт
Тип регулятора	Mechanical - Std
Пусковое напряжение	12 Volts DC

Топливная система

Максимальный расход топлива	40 л/ч
Максимальное сопротивление в топливопроводе	28, 0249 мм ртутного столба
Максимальная температура в топливопроводе	60 °С

Воздух

Количество воздуха, необходимое для сгорания топлива (резервный / основной режимы)	2,3 м2/мин / 2,3 м2/мин
Максимальное сопротивление воздушного фильтра	4 кПа (HD clean element)

Выпускная система

Объем выхлопных газов при номинальной нагрузке (резервный / основной режимы)	N/A м2/мин / N/A м2/мин
Температура выхлопных газов (резервный / основной режимы)	660 °C / 660 °C
Максимальное противодавление отработавших газов	3,38 кПа

Стандартная радиаторная система

Расчетная температура окружающей среды	50 °C
Нагрузка вентилятора	0,6 КВт
Емкость теплоносителя (включая радиатор)	7 л
Расход воздуха через систему охлаждения при 12,7 мм водяного столба	0,78 куб.м/мин
Общая теплоотдача, BTU/min (резервный / основной режимы)	2561 / N/A
Максимальное статическое сопротивление воздушному потоку	N/A

Снижение номинальных значений для установки в открытом исполнении

	27 °C	40 °C	45 °C	50 °C	55 °C
Ненагруженный резерв	22 (17,6)	20,9 (16,72)	20,6 (16,47)	20,2 (16,14)	19,8 (15,8)
Первичный источник питания	19,8 (16)	18,8 (15,05)	18,5 (14,82)	18,2 (14,53)	17,8 (14,22)

Технические данные по генераторам переменного тока

Подключение	Увеличение температуры, °C	Нагрузка	Генератор	Напряжение, V
3 Phase	163/150 С	S/P	PI144D	380-415
3 Phase	125/105 С	S/P	PI144E	380-440

Формулы для расчета токов на полной нагрузке

Трехфазный выход	Однофазный выход
